TDA7384A - Четырехканальный (4 x 35W) аудиоусилитель

TDA7384AОсобенности:

  • Режимы работы:4 x 40W/4W MAX.
    4 x 35W/4W EIAJ.
    4 x 25W/4W @14.4V, 1KHz, 10%.
    4 x 22W/4W @13.2V, 1KHz, 10%
  • Функция MUTE
  • Режим Stand-By
  • Минимум внешних элементов
  • Низкий уровень шумов
  • Защита от замыкания
  • Корпус Flexiwatt 25

Описание: TDA7384A представляет собой четырехканальный усилитель мощности ЗЧ, работающий в режиме AB, с максимальной выходной мощностью до 4x40 Вт при нагрузке 4 Ом. Выпускается в пластмассовом корпусе Flexiwatt 25. Для построения четырехканального усилителя требуется минимум внешних элементов, а благодаря построению выходных ступеней усилителя по мостовой схеме нет необходимости в разделительных конденсаторах. В усилителе реализована функция бесшумного выключения выходного сигнала ("Mute") и переход в ждущий режим ("Stand-By"). Усилитель обладает низким уровнем собственных шумов и малым коэффициентом гармоник. Микросхема снабжена встроенными узлами защиты от замыкания выхода и выходных проводников на плюсовой провод питания и общий провод, а также от подачи напряжения питания в обратной полярности и перегревания. Также имеется защита от статического электричества.

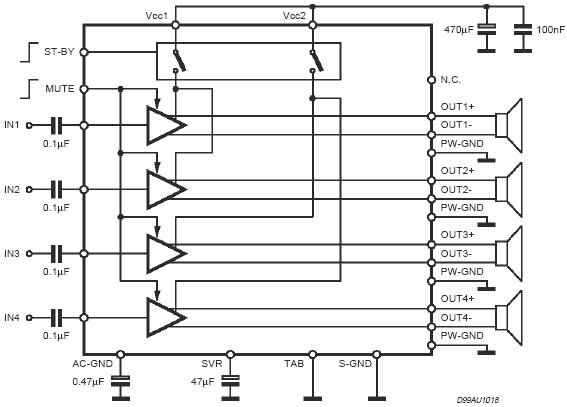

Функциональная схема TDA7384A

Предельные эксплуатационные значения
Наибольшее напряжение питания, В 28
Наибольшее импульсное напряжение питания, В, при длительности импульса не более 50 мс 50
Наибольшая амплитуда выходного импульсного тока, А,
        при частоте выходного сигнала 10 Гц и скважности 10
        при одиночных импульсах длительностью не более 100 мкс

4,5
5,5
Наибольшая амплитуда входного сигнала, В 8
Максимальная выходная мощность одного канала, Вт (типовое значение) 40
Наибольшая рассеиваемая мощность, Вт, при температуре корпуса 70 ° С 80
Тепловое сопротивление кристалл-теплоотводящая пластина, ° С/Вт, не более 1
Наибольшая температура кристалла, ° С 150
Температурный рабочий интервал, ° С -55...+150

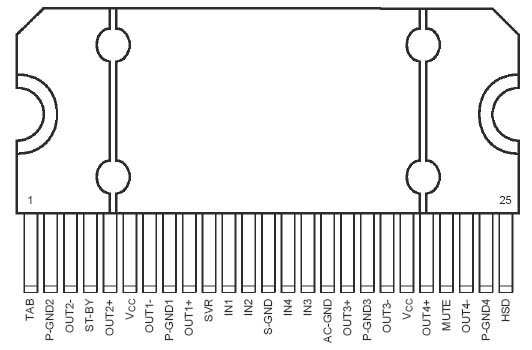

Назначение выводов TDA7384A

Основные технические характеристики(При напряжении питания 14,4 В, сопротивлении нагрузки4 Ом, частоте входного сигнала 1 кГц,
температуре окружающей среды 25 ° С.)
Потребляемый ток, мА, в отсутствие сигнала при отключенной нагрузке
        типовое значение
120...350
190
Коэффициент усиления по напряжению, дБ, минимальный
        типовое значение
25...27
26
Разброс значений коэффициента усиления по каналам, дБ, не более +1
Выходная мощность одного канала, Вт, не менее, при напряжении питания 13,2 В и коэффициенте нелинейных искажений
        10 %
        типовое значение
        0,8 %
        типовое значение

20
22
15
17
Выходная мощность одного канала, Вт, не менее, при напряжении питания 14,4 В и коэффициенте нелинейных искажений
        10 %
        типовое значение

24
26
Коэффициент нелинейных искажений, % (типовое значение), при выходной мощности 4 Вт 0,15
Наибольшее напряжение собственных шумов, мкВ, в частотной полосе от 20 Гц до 20 кГц
        типовое значение
70
50
Глубина подавления пульсаций напряжения питания со средним значением 1 В и частотой 100 Гц, дБ, не менее 50
Наименьшее значение верхней частоты полосы пропускания, кГц, при выходной мощности 0,5 Вт
        типовое значение
100
200
Нижняя частота полосы пропускания, Гц, при емкости входных разделительных конденсаторов 0,1 мкФ 16
Входное сопротивление, кОм, не менее
        типовое значение
70
100
Потребляемый ток по выводу 4 в режиме "Stand-By", мкА 100
Уменьшение уровня выходного сигнала при переходе в режим "Mute", дБ, не менее, при выходной мощности 4 Вт
        типовое значение
80
90
Потребляемый ток по выводу 22 в режиме "Mute", мкА
        типовое значение
5...20
11

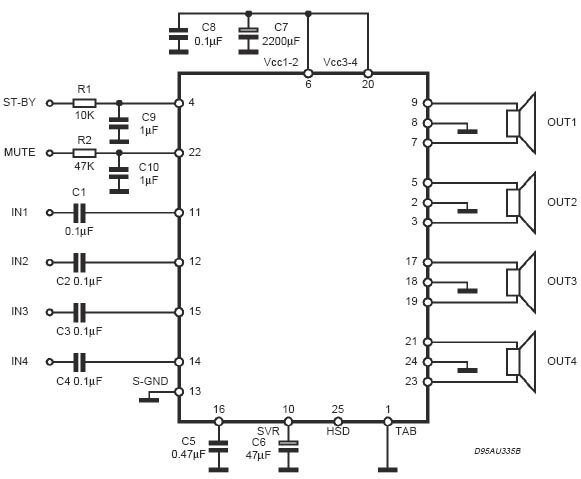

Стандартная схема включения TDA7384A

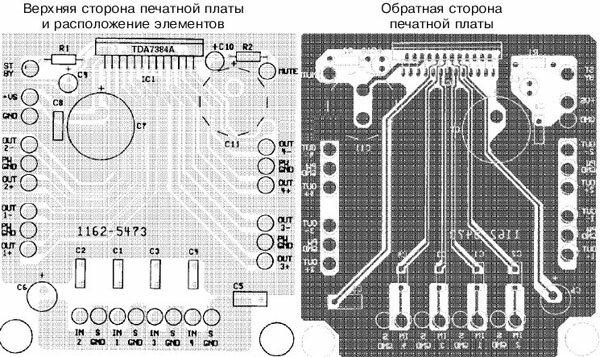

Печатная плата и расположение элементов

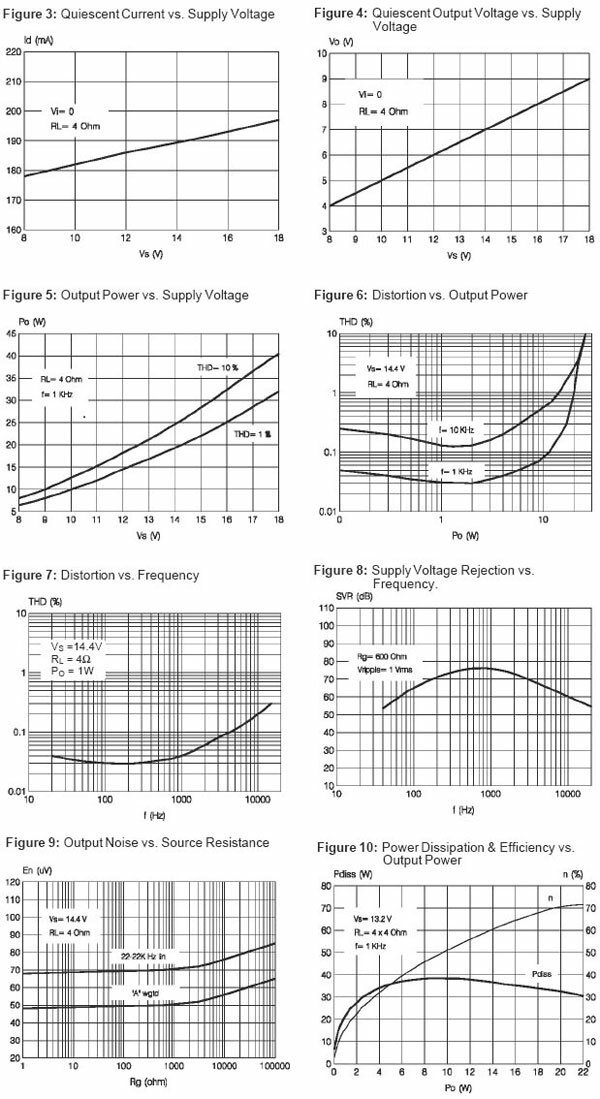

Графики и характеристики

Rico аватар

это справочные данные а не

это справочные данные а не схема для повторения, поищите в интернете...

Rico аватар

Управлять усилителем ЗЧ по

Управлять усилителем ЗЧ по входам "Mute" и "Stand-By" можно сигналами ТТЛ уровня (Высокий уровень управляющих сигналов соответствует напряжению 3,5 В и более, низкий — 1,5 В и менее.), Усилитель переключается в указанные режимы при подаче на выводы 22 и 4 напряжения низкого уровня. Если режимы "Mute" и "Stand-By" не используют, соответствующие выводы микросхемы (22 и 4) следует подключить непосредственно к плюсовому выводу питания.

Rico аватар

по схеме плюс это 6 и 20 а

по схеме плюс это 6 и 20 а минус будет 1 и все что отмечено на схеме знаком земли

Rico аватар

судя по описанию на корпусе

судя по описанию на корпусе скорее всего минус или ничего, везде ставят напрямую на корпус, прозвоните на всякий случай, корпус на минусовые и плюсовые выводы...

Rico аватар

мне это не известно, прежде

мне это не известно, прежде чем делать такое заключение попробуйте собрать по схеме, тем более схема очень простая и для проверки можно это сделать просто проводами без платы
