Резонансный трансформатор Теслы - SGTC

Любителями было разработано множество различных конструкций на основе трансформатора Теслы, их можно разделить, используя английские аббревиатуры, на основные группы:

 SGTC - с искровым промежутком и высоковольтным источником питания(>1000В);

SSTC - на транзисторах, используется низковольтный источник питания (<1000В);

 VTTC - на радиолампе, используется среднее напряжение (500-2000В).

 Также в сети можно встретить много вариантов названий конструкций на основе трансформатора Н. Теслы, так как есть много мнений, что его фамилия склоняется, и не меньше противоположных: трансформатор Теслы, трансформатор Тесла, катушка Теслы, катушка Тесла, КТ (катушка Теслы), TC (англ. Tesla Coil), и даже трансформатор Тесло.

В интернете вопросу "тесластроения" посвящено множество сайтов и форумов. Но большинство описываемых устройств питается непосредственно от сети или других мощных и опасных источников тока (вроде МОТов и NST). Для их изготовления требуются познания в электро и радиотехнике, и довольно дорогие детали...

 Вот мой вариант небольшой SGTC с питанием от строчника. Простейшая SSTC описана тут.

 Сделано из подручных средств, ничего не покупалось в магазине, а именно — старого советского телевизора (ТВС — строчный трансформатор, конденсаторы, диод), отрезка пластиковой трубы диаметром 50 мм, катушки обмоточного провода, двух резисторов, советских транзистора с радиатором, и блока питания на 12В 10Вт. Нечего дефицитного, и относительно малая выходная мощность. Как раз для первой конструкции.

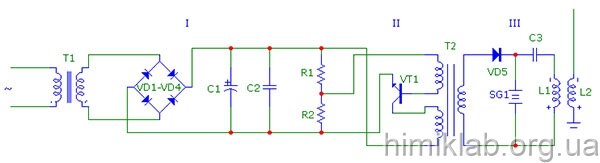

 Схема:





 I - блок питания, у меня готовый на 12В 1А.

 В него входит понижающий трансформатор Т1, выпрямительный диодный мост VD1-VD4, и сглаживающие конденсаторы С1 и С2.



 II - высоковольтный преобразователь на одном транзисторе и строчном трансформаторе

 R1 - 240 Ом 5 Вт (у меня два резистора по 120 Ом последовательно)

 R2 - 27 Ом 1 Вт

 VT1 - КТ805Б на радиаторе

 T2 - ТВС-110ЛА, первичная обмотка снята, вместо неё намотаны две другие. Верхняя обмотка содержит 2 витка 0,6 мм, нижняя 5 витков 1 мм.



 III - собственно сама КТ

 VD5 - 3ГЕ200Ф

 C3 - два конденсатора по 2200 пФ 10 КВ параллельно

 SG1 - разрядник

 L1 - 9 витков, виток к витку, высотой 6 мм

 L2 - ~900 витков проводом 0,28 мм, 30 см длина, 5 см диаметр.



 Соответственно можно использовать более мощный транзистор и блок питания, и значительно увеличить мощность, тут главное не сжечь транзистор и диод VD5, и если мощность блока питания выше максимально допустимой для транзистора, то нужно использовать балласт. Также можно собрать другую схему преобразователя, например на полевом транзисторе и микросхеме NE555.

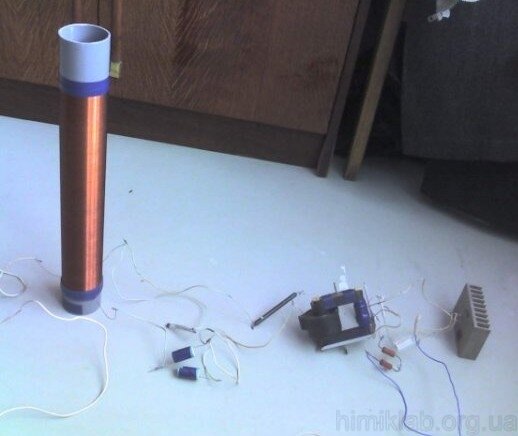

 Фото конструкции в сборе:



На фото видны, слева на право: Сама катушка L2, на ней в самом низу обмотки катушка L1 под слоем изоленты, между L2 и L1 тоже 4 слоя изоленты (так как напряжение и мощность невелики, это работает нормально), нижний конец L2 заземлён. Конденсаторы с разрядником, разрядник для уменьшения шума заключён в стеклянный баллон. Диодный столб 3ГЕ200Ф, можно использовать любой другой на нужное напряжение (для этой схемы должен подойти любой "длинный" высоковольтный диод, например популярный КЦ109А). И высоковольтный
преобразователь из ТВС-110ЛА (можно использовать любой другой ТВС, лучше советский от Ч/Б телевизора, в нём оставляется высоковольтная вторичная катушка, а первичная выбрасывается и вместо неё мотаются две новых первичных) резисторов и транзистора на радиаторе.



 Фотографии разрядов:



 Итог — 4 см искра, приятно пахнет озоном, ЛДСки (лампы дневного света) зажигаются с 30 см. Кстати, не следует пренебрегать заземлением, оно значительно увеличивает длину разрядов.



 Вообще-то это вторая конструкция, моя первая катушка Теслы, питалась от электрической газовой зажигалки на батарейках, в темноте можно было разглядеть микро стример, меньше миллиметра

Некоторые теоретические сведения, которые могут пригодиться при изготовлении этой конструкции.

 - При соединении последовательно ёмкость батареи конденсаторов будет равна 1/(1/С1 + 1/С2 + ... + 1/Сn), при параллельном сумме их ёмкостей.

 - Напряжение на последовательно включённых конденсаторах обратно пропорционально их ёмкостям, а на параллельно соединённых равно.

 Исходя из этих правил и нужно рассчитывать составной конденсатор, так что бы напряжение на каждом конденсаторе было не выше максимально допустимого.

 - Частоты первичного и вторичного контуров должны быть как можно ближе, рассчитать их можно зная индуктивность и собственную ёмкость катушек по формулам...
