Регулируемый стабилизатор напряжения КР142ЕН1, КР142ЕН2

Микросхемы типа КР142ЕН1А, КР142ЕН1Б, КР142ЕН1В, КР142ЕН1Г, КР142ЕН2А, КР142ЕН2Б, КР142ЕН2В, КР142ЕН2Г выполнены в керамическом корпусе типа 2.102.14-1, предназначенны для применения в радиоэлектронной аппаратуре.

Функциональное назначение - регулируемый стабилизатор напряжения

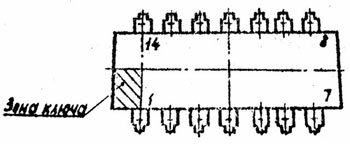

Схема расположения выводов

Таблица назначения выводов
Номер вывода Назначение
1,2 Защита по току
3 Обратная связь
4 Дифференциальный усилитель
5 Опорное напряжение
6,9 Свободные
7 Общий
8 Выход 1
10 Выход 2
11 Вход 2
12 Вход 1
13 Коррекция
14 Выключатель
Основные электрические параметры при(25±10)°C
Параметр, ед. измерения, режим измерения Обозн. Типономинал Норма не более
Нестабильность по напряжению, %/В
Iвых=50мА, Uвх=20В, Uвых=12В
Iвых=50мА, Uвх=10В, Uвых=3В
Iвых=50мА, Uвх=40В, Uвых=30В
Iвых=50мА, Uвх=20В, Uвых=12В
KU К142ЕН1А 0.3
К142ЕН1Б 0.1
К142ЕН1В 0.5
К142ЕН1Г 0.2
К142ЕН2А 0.3
К142ЕН2Б 0.1
К142ЕН2В 0.5
К142ЕН2Г 0.2
Нестабильность по току, %/A
Uвх=16,5В, Uвых=12В, |Iвых2-Iвых1|=45мА,
KI К142ЕН1А,2А 11.1
К142ЕН1Б,2Б 4.4
К142ЕН1В,2В 22.2
К142ЕН1Г,2Г 4.4

Содержание драгоценных металлов в 1000 штук микросхем: золото 2,3708 грамм

Цветных металлов на выводах не содержится

Сведения о приемке: Микросхемы типа КР142ЕН1, КР142ЕН2 соответствуют бКО.348.634-01 ТУ
