Портативная электролизерная установка

Установка на рабочем месте расширяет творческие возможности мастера при выполнении работ: пайка твердым припоем, изготовление, ремонт ювелирных изделий и многое другое... Установка является безопасной и высокоэкологической, так как при сгорании газов получается просто перегретый водяной пар, не имеющий цвета и запаха.
Основная часть устройства электролизера состоит из ряда герметических полостей, образованных из стальных пластин—электродов, разделенных резиновыми кольцами, и сжатых пластин (стенок), выполненных из оргстекла. Герметизация набранного пакета таким образом осуществляется четырьмя шпильками. Внутренняя часть электролизера (полости) наполовину заполнена водным раствором NaOH или КОН.

Портативная электролизерная установка

Портативная электролизерная установка

Портативная электролизерная установка

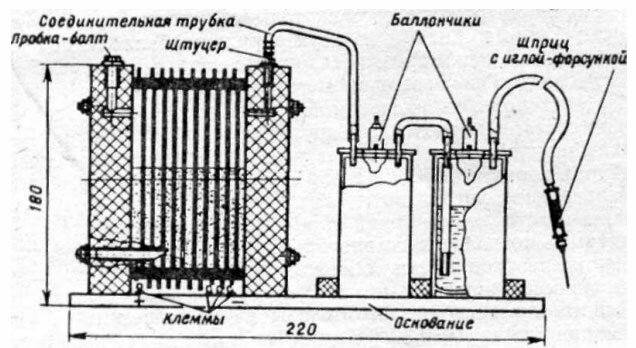

Приложенное к пластинам-электродам постоянное напряжение вызывает электролиз воды и выделение газообразного водорода и кислорода. Эта смесь отводится через надетую на штуцер полихлорвиниловую трубку в промежуточную емкость, из нее в водные затворы, которые сделаны из двух порожних баллончиков для заправки газовых зажигалок. Газ, прошедший через водный затвор, где смесь воды с ацетоном в соотношении 1:1 приобретает необходимый для горения состав и, отведенный другой трубкой в форсунку — медицинский шприц с иглой, сгорает у ее выходного отверстия с температурой порядка 1800° С. Так работает электролизер.

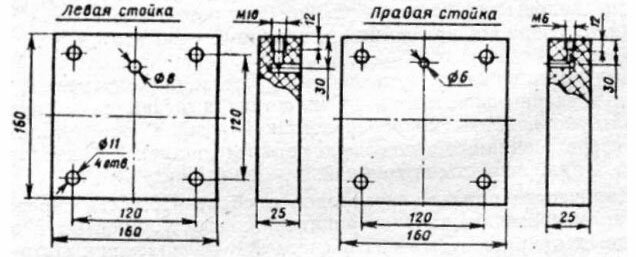

Конструкция установки проста. Стенки электролизер а выполнены из оргстекла толщиной 25 мм, химически устойчивого к электролитам и позволяющего визуально контролировать его уровень, чтобы при необходимости добавлять через наливное отверстие дистиллированную воду.

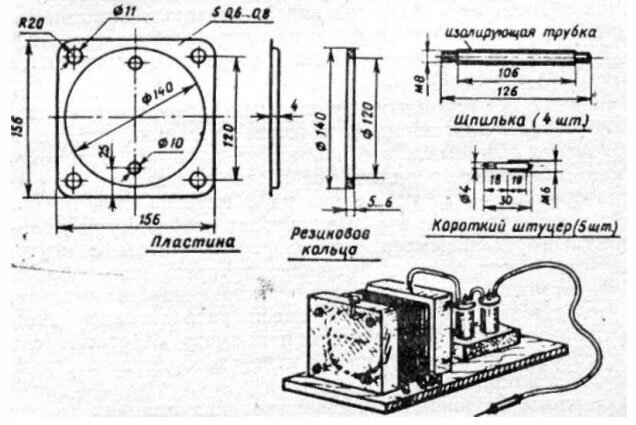

Пластины-электроды изготовлены из нержавеющей стали любой марки толщиной 0,3—0,8 мм. Для удобства сборки в пластинах выдавлены круглые углубления под резиновые кольца уплотнения, глубина их при толщине кольца 5—6 мм должна быть 2—3 мм.
Кольца, предназначенные для герметизации внутренней полости и электрической изоляции пластин, вырезаются из листовой кислотоупорной или маслобензостойкой резины. Все детали электролизера соединяют с помощью четырех шпилек М8, изолированных полихлорвиниловой трубкой.
Количество пластин-электродов в сборе — 10. Оно определяется параметрами блока электропитания: его мощностью и максимальным напряжением — из расчета 2В на пластину. Потребляемый ток зависит от количества задействованных пластин (чем их меньше, тем ток больше) и концентрации раствора щелочи. В работе лучше применять 4—8-процентный раствор электролита: при работе он не так сильно пенится.
Выводы с электронаконечниками подключаются к первой и трем последним пластинам. В качестве источника питания можно использовать выпрямитель с напряжением 18—20В, с током до 5А или стандартное зарядное устройство для автомобильных аккумуляторов ВА-2, подключенное на 8 пластин при напряжени и 17В и токе около 5А: это обеспечивает необходимую производительность горючей смеси для форсунки — иглы с внутренним диам. 0,6 мм. Оптимальное соотношение диаметра иглы форсунки и производительности электролизера устанавливается опытным путем так, чтобы зона воспламенения смеси располагалась вне иглы. Если производительность мала или диаметр отверстия слишком велик, горение начнется в самой игле, которая от этого быстро разогреется и оплавится.
Надежным заслоном от распространения пламени по подводящей трубке внутрь электролизера является водяной затвор, который выполнен из полупрозрачного материала, что позволяет контролировать уровень жидкостей в водяном растворе. Промежуточная емкость исключает возможность смешивания электролита и состава водяного затвора в режимах интенсивной работы или под действием разряжения, возникающего при выключении электропитания. А чтобы этого избежать, по окончании работы следует сразу же отсоединить трубку от электролизера. Штуцеры емкостей сделаны из медных трубок 4 и 6 мм, устанавливаются в верхней части баллончиков на резьбе. Через них же осуществляется заливка состава водяного затвора и слив конденсата из разделительной емкости. Соедините короткой полихлорвиниловой трубкой 5мм электролизер с промежуточной емкостью, последнюю с водяным затвором, а его выходной штуцер с более длинной трубкой (шланг) с форсункой — медицинским шприцем с иглой. Внутрь рукоятки (шприца) помещается огнегасительная набивка — латунная сетка, свернутая в спираль.
Включите выпрямитель, подрегулируйте напряжением или количеством подключаемых пластин номинальный ток и подожгите выходящий из форсунки газ. Температура пламени также поддается некоторой корректировке составом водяного раствора: если залить в него метиловый спирт, можно поднять температуру факела до 2600° С; для снижения же температуры водяной затвор заполняют смесью ацетона и воды в соотношении 1:1. Данное устройство было описано в журнале «Моделист-конструктор» 0985, № 10).

300 Практических советов, В. Г. Бастанов
