Малогабаритный цифровой мультиметр (тестер)

Цифровой мультиметр (тестер), принципиальная схема которого изображена на рис., конструктивно выполнен на интегральной схеме К572ПВ2А (Б, В) (БИС).

Основные технические параметры тестера Диапазон измеряемых величин:

  • Постоянное напряжение - 1—19,99 В; 0,01—19,99 В
  • Переменное напряжение - 1—19,99 В; 0,01—19,99 В
  • Постоянный ток - 1 мА—1,999 А; 1 мкА— 1,999 мА
  • Сопротивление - 1 Ом — 1,9999 кОм; 1 кОм— 1,999 МОм
  • Питание - +5 В, 60 мА

По своему устройству интегральная схема К572ПВ2А представляет собой милливольтметр с входным сопротивлением 20 МОм с аналогово-цифровым преобразованием и выходом на семиэлементный индикатор. Схема работает методом сравнения, для которого необходимо на вывод 13 подать стабилизированное опорное напряжение + 1 В. Интегральная схема питается от двухполярного источника — 5 В, 1 мА и + 5 В, 60 мА. Она может управляться как от внешнего тактового генератора, так и от внутреннего (включением резистора и конденсатора) или кварцевого стабилизатора. С целью уменьшения влияния пульсации частотой 50 Гц на точность измерения частота генератора должна быть кратной 50 Гц (типичные частоты 40, 50, 100, 200 кГц). Для проверки выхода микросхемы на вывод 20 необходимо подать +5 Вот источника питания, тогда на индикаторе будет число 1,888. При измерении постоянного напряжения используется делитель R9 и R7 и R10, R7. Аналогично измеряется и переменное напряжение при использовании диода Д5. При измерении постоянного тока вход шунтируется резисторами R5 и R6. Измерение переменного тока сложнее. Сопротивление измеряется по закону Ома. В качестве источников стабильного тока используются Т4, Т5, для питания микросхемы преобразователь на трансформаторе Tpl. Если применяется сетевой блок питания, то достаточно между выводами 22 и 23 включить резистор 100 кОм, а между выводами 21 и 23 — конденсатор 100 пФ. Эти элементы включают тактовый генератор в интегральной схеме. Интегральная схема питается постоянным напряжением ±5 В. Данные повышающего трансформатора Tp1: обмотки I-XI по 20 витков, провод ПЭВ 0,1, обмоткн XII и XIII по 3 винта, провод ПЭЛШО 0,1. Ферритовое кольцо МН2000, 6 X 3 X 3 мм.
Мультиметр смонтирован в пластмассовом корпусе размером 170 X 50 X 20 мм.

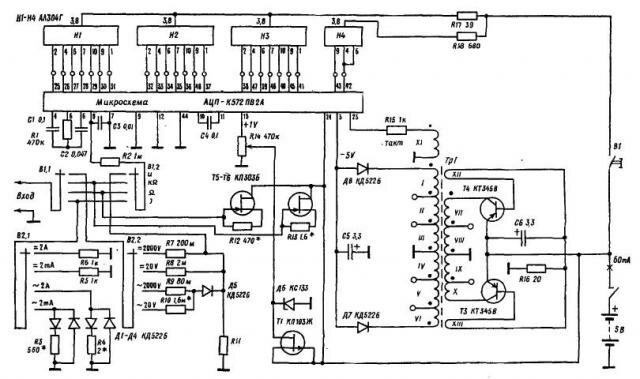

Принципиальная электрическая схема цифрового мультиметра (тестера)

300 Практических советов, В. Г. Бастанов
